ДЛЯ ЧАЙНИКОВ — В КАРТИНКАХ!

Автор: Сергей Максютин

Итак, на дворе зима… (хотя, сейчас, зимой 2006/07 годов, иногда так не кажется). Каждого активно (а не от случая к случаю) катающегося зимой велосипедиста рано или поздно посетит мысль: а не разжиться ли шипованной резиной? И чем больнее и неприятнее будут причины, эту мысль породившую, тем скорее она в голове велосипедиста безраздельно воцарится... Велосипедная культура потихоньку перемещается с Запада в наши дремучие степи, а вслед за ней потянулись и торговцы, подгоняемые хорошо известной со школьных времен истиной – “спрос рождает предложение” – в погоне за нашими, нелегким трудом заработанными, дензнаками. Сейчас уже не проблема купить в Казани фабричную шипованную резину, в отличии от зим шести-семи-летней давности – нужно лишь вовремя подсуетится. В спортивных магазинах Казани даже можно было видеть некоторое разнообразие шипованной резины: аж 3-4 различных модели от 2-3 производителей. Однако, на данный момент, осталась и некоторая незавершенность проблемы обеспечения всех желающих шипованной велосипедной резиной…

Во-первых, шипованной резины было завезено элементарно мало. То, что было в магазинах, к сезону достаточно быстро раскупалось – и кое-кто из желающих оную резину купить, сделать этого не сумел... Во-вторых, выбор моделей все-таки маловат – привозились, в основном, бюджетные модели, с малым числом шипов, как мне кажется, по причине еще не достаточности развития зимней велосипедной субкультуры. И наконец – о презренном металле. Стоимость комплекта фабричной резины на оба колеса запросто могла иметь порядок месячной зарплаты преподавателя ВУЗа или других госбюджетников. Се ля ви...

Итак, шипованные покрышки нужны – но их не всем достается. Вывод – займемся этим сами. Представленный здесь метод ошиповки покрышек не является моим изобретением, кроме того, в сети можно встретить некоторое количество описаний ошиповки как представленным методом (с помощью шурупов), так и некоторыми другими. Тем не менее, кажется полезным еще раз подробно описать всю процедуру, сопроводив текст достаточным количеством иллюстраций.

1. Первая задача, которую предстоит решить – поиск подходящей покрышки. Требования, предъявляемые к потенциальной жертве вивисекции:

•  Жесткая резина, так как при торможении на льду работают, в зависимости от рисунка протектора, обычно не более 8-10 шипов – соответственно, и нагрузка будет приходится на 8-10 элементов протектора (далее - "плюшек").

•  Сами "плюшки" должны быть по возможности крупнее, чтобы вокруг шурупа оставалось достаточно резины, его удерживающей.

•  Рисунок протектора должен удовлетворять вашим представлениям об оптимальном расположении шипов.

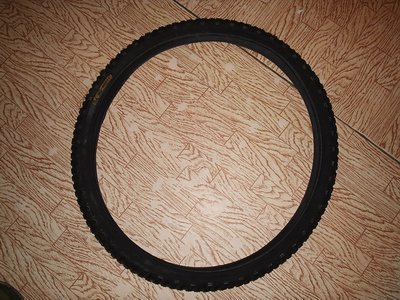

Для иллюстрирования процесса шипования при написании данного текста была выбрана следующая покрышка (исходный внешний вид):

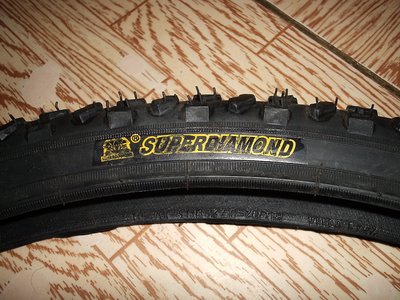

Покрышка была выпущена всемирно известной своим уровнем качества безымянной китайской фирмой, производящей свою продукцию под торговой маркой «SUPERDIAMOND»:

Рисунок протектора приобретенной покрышки следующий:

К нему имеются следующие замечания:

•  "плюшки" несколько мелковаты и, как потом станет видно, у шурупов диаметром 4,2 мм, выбранных для ошиповки, при небрежном шиповании останется довольно малый удерживающий их резиновый "бортик";

•  протектор несимметричен относительно плоскости покрышки, что может привести к "рысканию" колеса при торможении, впрочем, тест-драйв еще предстоит.

•  сравнительно близко к оси покрышки "зигзагом" расположено лишь 108 "плюшек" – и еще 108 ближе к боковым сторонам. Они, возможно, будут работать лишь в поворотах... Итого – шипов может оказаться маловато.

2. Следующая задача – выбор шурупов. Шурупов на местных рынках и в магазинах – завалом, и найти что-нибудь подходящее обычно несложно. Требования к шурупам:

•  Плоская с внешней стороны (или, по крайней мере, без острых краев) и по возможности большей площади шляпка (чтобы лучше распределять нагрузку на камеру).

•  Длина, с одной стороны, превышающая толщину "плюшек" достаточно, чтобы торчать наружу, а, с другой стороны, не слишком большая, так как излишки придется обрезать/откусывать/стачивать – дополнительная непростая операция.

•  Твердость – шипы не должны стачиваться на асфальте за один день. "Саморезы по металлу" подойдут.

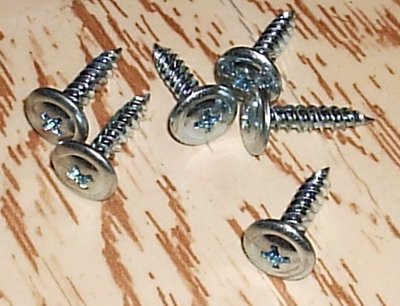

В нашем случае выбор пал на "саморезы универсальные с пресс-шайбой" размера 4,2х20. Длина великовата, но искать другие не хотелось. Цапнул, что первое понравилось. Зато шляпки – загляденье! Выглядят они так:

Следует отметить, что бывают такие же шурупы длиной всего 11 мм, но их не было в наличии там, где я их брал. Такой вариант был бы лучше.

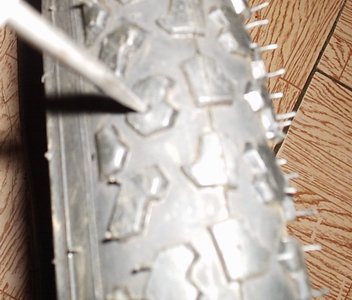

3. Начинаем шиповку. Для этого нам понадобится шило и крестовая отвертка. Процесс очевиден – прокалываем в "плюшке" отверстие – по возможности по центру:

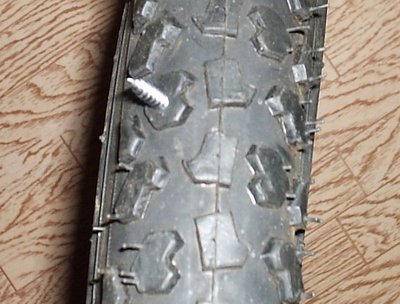

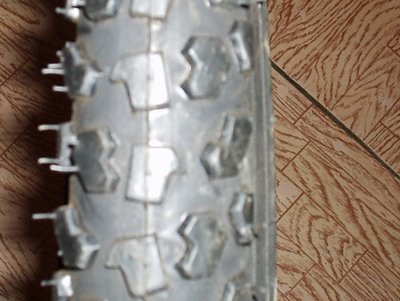

Если колоть со стороны протектора – удобнее прицеливаться, точнее располагаются отверстия. Затем изнутри вкручиваем в покрышку шуруп. Для этого ее можно немного вывернуть наизнанку. Получается что-то такое:

"Вах-вах-вах! И так 216 раз подряд." (с).

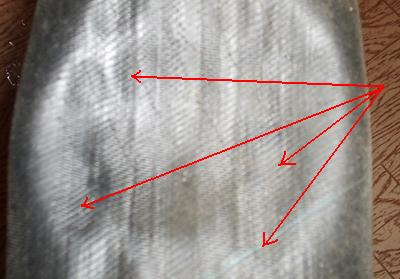

Немного о том, как можно ускорить сей утомительный процесс. Понятно, что от прокалывания отверстия и закручивания шурупов никуда не деться. Но вот постоянное выворачивание покрышки туда-сюда занимает довольно много времени. Этого можно избежать, если сразу вывернуть покрышку наизнанку. При этом, поскольку толщина резины в разных местах значительно отличается (там, где располагаются "плюшки" – заметно толще), то и при выворачивании изнанка выглядит неоднородной. Там, где на обратной стороне располагаются "плюшки" – там изнаночная поверхность резины имеет небольшие вогнутости. Следующая картинка иллюстрирует этот момент:

Искомые вогнутости показаны стрелками (хотя на фотографии все равно видно довольно плохо – выверните наизнанку свою покрышку и увидите, о чем идет речь). При некоторой практике возможно прокалывать отверстия под шурупы прямо с изнанки, ориентируясь по этим вогнутостям. После некоторой практики получается колоть довольно точно, при этом покрышку не нужно постоянно туда-сюда выворачивать, что экономит время, а острые концы шурупов оказываются направлены внутрь, что уменьшает вероятность об них оцарапаться. Впрочем, желающие могут выполнять данную операцию в перчатках. Выглядеть это будет так:

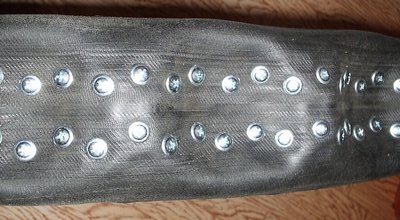

По прошествии определенного времени, достаточного для закручивания всех шурупов (в нашем случае – 216 шт.), покрышка с изнаночной стороны будет выглядеть так:

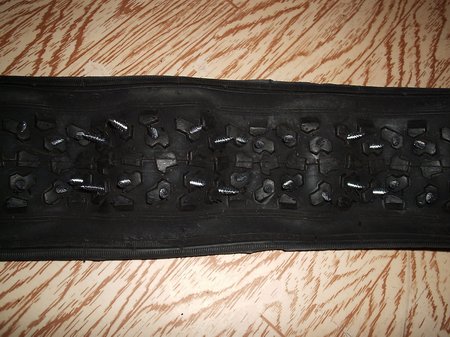

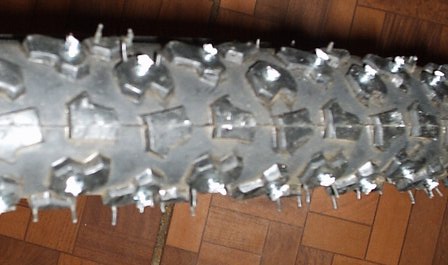

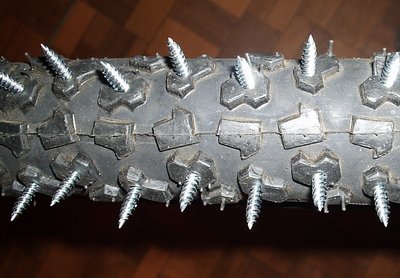

Со стороны протектора на данном этапе она напоминает вывернутого наизнанку потрошеного ежа:

Вывернем покрышку в нормальное состояние. Родство с ежами становится все более заметным:

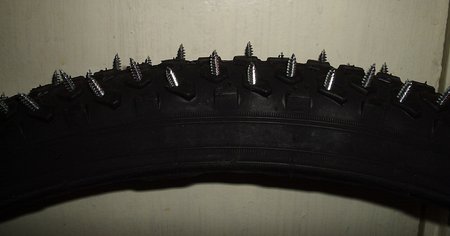

Вид сбоку:

Теперь настало время впервые одеть ошипованную покрышку на колесо. Естественно, камеру нужно предохранять от контакта с головками шурупов во избежание ее разрыва. Для этого наиболее просто использовать старую, разрезанную вдоль, с удаленным соском, камеру. Как показывает практика, для переднего колеса, на которое приходится сравнительно небольшая нагрузка, этого вполне достаточно. для заднего, скорее всего, может потребоваться какая-нибудь более мощная защита. Встречалось упоминание об использовании для этой цели разрезанной вдоль шоссейной трубки.

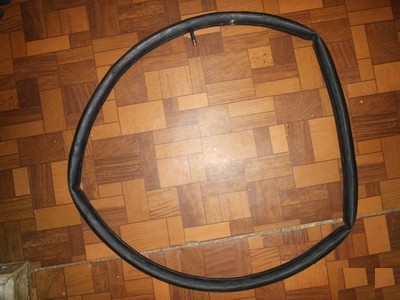

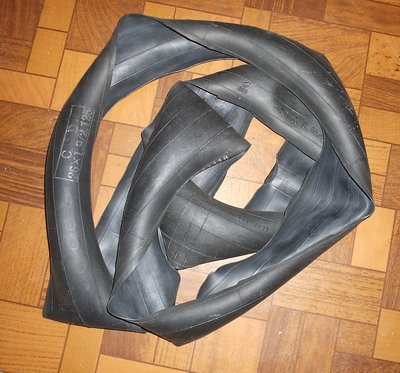

Итак, берем старую камеру, которой предстоит работать прокладкой:

Основную камеру, которую предстоит накачивать, немного надуем – так, чтобы она держала форму, но не настолько, чтобы колесо с ней потом нельзя было забортовать:

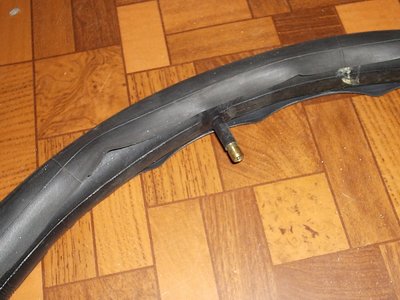

Одеваем камеру-прокладку на слегка подкачанную таким образом камеру:

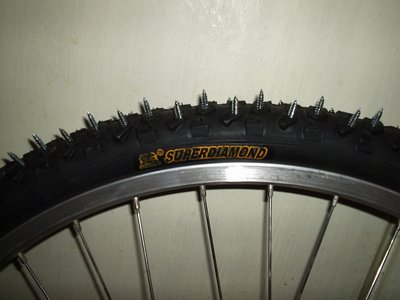

Потом, как обычно, надеваем на обод колеса одним бортом зашипованную покрышку, вставляем "камерный" бутербродик, забортовываем покрышку полностью и накачиваем колесо. Получается что-то вроде этого:

Вполне себе злобный ёжик...

4. И вот наступила она – вторая часть марлезонского балета. Шурупы необходимо укоротить до требуемой длины. Тут возможны следующие варианты:

•  Шурупы были взяты достаточно короткие, а протектор, напротив, достаточно толст – в этом случае ничего откусывать не понадобится.

•  Слишком длинные концы можно сточить на наждачном круге. Но не у каждого в хозяйстве данный предмет водится, также это шумно и пыльно. Но вариант вполне рабочий...

•  Наконец, концы шурупов можно просто обкусать нехитрым ручным инструментом – всевозможными кусачками, клещами и прочим.

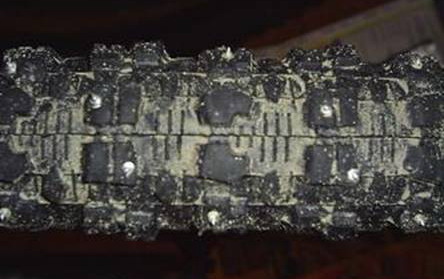

Для примера, приведем фотографию покрышки с короткими шурупами, которые не обкусывались вообще:

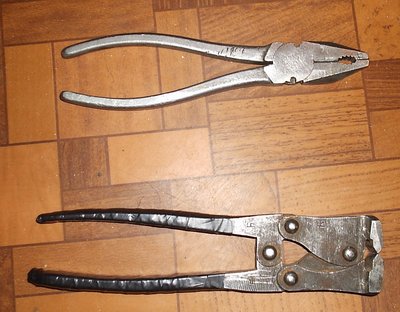

Теперь предположим, что обкусывание концов все же необходимо (как в нашем случае). Поговорим об инструменте. Вполне понятно, что инструмент бывает разный, как, впрочем, и шурупы тоже. Наиболее простой вариант, имеющийся в каждом доме и сулящий нелегкий труд – обычные пассатижи или кусачки с одной осью. Механический выигрыш в силе невелик, поэтому ими можно обкусать лишь тонкие шурупы (или только концы более толстых). Шурупы должны быть относительно мягкими – иначе и кусачки достаточно быстро испортятся – и толку от них будет немного. Более удобный вариант – кусачки с дополнительными рычагами (на рисунке снизу; сверху, для сравнения, обычные пассатижи):

Такие кусачки в магазинах попадаются реже, но мне удалось их найти у знакомого автомобилиста. Поскольку в рассматриваемом случае шурупы толстые и твердые, даже таких мощных кусачек не особенно хватало. Обкусывать шурупы следует так, чтобы оставались концы длиной около 1,5-2,5 мм. Впрочем, особая точность здесь, похоже, не нужна. В результате, мне все же удалось обкусать все 216 шурупов – но за 5 вечеров, то есть в среднем после 40 шурупов это занятие мне изрядно надоедало, а пальцы уже были не в состоянии дальше жать на ручки кусачек. При работе полезно использование защитных очков (я одевал самые обычные, в которых езжу на велосипеде) – так как обкусываемые концы шурупов имеют тенденцию энергично разлетаться во все стороны. Перчатки также не помешают – шурупы-то теперь торчат наружу. В результате имеем желаемую шипованную покрышку. 216 шипов, расположенных в два "кривых" ряда. На четырехрядную она все же не тянет.

Затраты на проект:

•  Покрышка – 160р.

•  Шурупы – 216шт х 35коп – 76р.

•  Камера-прокладка российского производства (резина потолще и стоит дешевле) – 60р.

Итого 296р. Стоит ли связываться с этим вариантом – каждый для себя решает сам. Возможные альтернативы – или езда без шипов (что может быть череповато), или покупка фабричной резины (что может быть невозможно или по финансовым соображениям – или просто из-за отсутствия такой резины в магазинах).

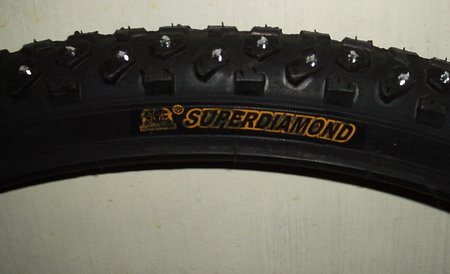

Внешний вид готового продукта сверху:

Вид сбоку:
